輸煤皮帶通廊安全環境監測系統
2021-05-24
4397
輸煤皮帶通廊安全環境監測系統主要組成部分包括：紅外熱成像在線測溫系統、氣體及粉塵濃度監測系統等。
本系統將測溫型紅外熱成像儀與普通可見光攝像系統有機結合，可實現對皮帶上運輸的煤炭進行精準溫度監測，并具有自動預警、遠程控制、手動測溫、趨勢分析、報表管理等功能。
該系統結合圖像監控、智能巡視系統，應用全球領先的紅外熱成像儀器及精確測溫技術，實現煤炭防自燃實時監控。
安裝示意圖如下：
在皮帶兩側安裝特定支架及管材，將紅外熱成像儀安裝在支架橫梁處，調整好紅外熱成像儀的監視角度（一般定在45°~60°之間），對皮帶上的煤炭進行掃描，發現有溫度超高（限值70°）時進行報警。
2 氣體及粉塵監測系統
本系統設備主要包括：粉塵濃度檢測儀、氧氣濃度檢測儀、一氧化碳濃度檢測儀和甲烷濃度檢測儀，分別檢測通廊內檢測區域內環境中的粉塵濃度、氧氣濃度、一氧化碳濃度以及甲烷濃度，并設定安全閾值，超限報警，確保通廊內工作人員的人身安全以及保障設備正常運作。
1）在皮帶兩側安裝特定支架及管材，將粉塵濃度檢測儀、氧氣濃度檢測儀、一氧化碳濃度檢測儀和甲烷濃度檢測儀分別安裝在支架橫梁處；
2）在皮帶通廊框架上安裝粉塵濃度檢測儀及氧氣濃度檢測儀、一氧化碳濃度檢測儀和甲烷濃度檢測儀，此安裝方式較為簡單，走線方便，方便后期維護檢修以及更換。
3 系統設備簡介
產品描述：
XKCON-TM-W型主控柜是本公司為具有防爆要求的應用現場開發的一款多功能智能監控主機。支持以太網、RS485、RS232、4-20mA、0-5V等多種通信方式，具有開關量輸入、繼電器輸出、聲光報警、歷史記錄追憶查詢、報警記錄查詢、數據打包傳輸等功能。
主機控制板采用本公司自主研發的主控板，擁有自主知識產權的專利和軟件著作權證書。
主控板符合工業級設計標準，滿足各種工業現場使用條件
采用嵌入式實時操作系統，具有高可靠性和系統穩定性
集成PID、模糊控制、人工神經網絡、卡爾曼濾波、多料位傳感器組合定位算法等各種工業先進算法庫
具有 2路485接口，均可配置成Modbus RTU主站或從站，可接入本公司所有類型的 485 變送器
具有1路 RJ45 網口，可將主機監測數據上傳至遠端監控軟件平臺
具有1路232接口，可以根據客戶需求解析報文
可自動識別RS485接口從設備是否工作正常
8路可擴展開關量隔離輸入接口
6路繼電器觸點輸出，支持常開、常閉輸出
6路模擬量信號輸入，支持4-20mA、0-5V信號
1路聲光報警器輸出接口
支持TCP/IP、UDP、Modbus RTU等工業通信協議
報文解析、控制功能開發可根據客戶需求量身定制
主機交互采用大尺寸彩色工業觸摸屏，分辨率高，刷新速度快，操作和瀏覽非常方便舒適。觸摸屏可設置報警閾值，如果數據超出閾值會發出聲光報警。支持歷史數據和報警記錄追憶查詢。操作界面和功能支持定制開發。
應用領域
應用于煤礦、電廠、石化等具有防爆要求的工業現場，用于采集、處理、顯示和傳輸現場環境變送器數據，并根據設置的閾值實時報警。
技術特征
|
型號 |
XKCON-TM-W-155 |
|
防爆標志 |
Ex d ⅡB T4 Gb /Ex tD A21 IP65 T130℃ |
|
防護等級 |
IP65 |
|
溫度范圍 |
-40℃～60℃ |
|
相對濕度 |
≤95%（+25°C） |
|
大氣壓力 |
80kpa～106kpa |
|
供電電壓 |
220V AC |
|
功率 |
≤240W |
|
安裝方式 |
壁掛安裝 |
|
重量 |
50kg |
3.2 XKCON-TIS防爆紅外熱成像儀
XKCON-TIS系列防爆監控測溫型紅外熱成像儀是集紅外熱成像、可見光和嵌入式處理系統于一體的實時監測、監控設備，此設備可對運行中的設備進行自動巡檢，實時監測，自動預警和實時獲取設備故障狀態熱信息，并自動生成相應的溫度變化報表，內置分析功能，自動發送分析結果，也可根據分析結果共享至現場主控柜，用于報警和控制外部設備，具有不停電、遠距離、安全可靠、檢測精度高等特點，是實現在線監測和設備狀態檢修的非常有效的手段之一。
紅外熱成像儀具有以太網和485接口，可以通過網口或485口輸出現場最高溫度，方便連接安裝于現場的控制柜實時顯示溫度信息。
紅外熱成像儀采用非制冷型紅外探測器，主要用于夜間、雨霧天氣情形下及惡劣環境的監控，可以全天候工作，在白天和黑夜及煙、霧、雨雪、灰塵等條件下也有較佳表現。
XKCON-TIS系列防爆監控測溫型紅外熱成像儀滿足GB 3836.1-2010 《爆炸性環境 第1部分：設備 通用要求》、GB12476.1-2013 《可燃性粉塵環境用電氣設備 第1部分：通用要求》，適用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的20區、21區、22區，含有可燃性粉塵混合物的場所。如：石油、化工、礦井、軍工、醫藥、油庫、輪船、鉆井平臺、加油站、花炮生產、糧食加工儲存等。
功能特點
24V DC供電
高等級防爆認證，適用于多種惡劣高危場所
耗電低，功耗小，機身內部對流型散熱設計，可長時間不間斷工作
304不銹鋼材料制造，適合強腐蝕性環境使用
防爆、防水、防塵設計，適合室內室外安裝，全天候使用
可通過以太網和485接口輸出最高溫度
主要應用
應用于石油、化工、礦井、軍工、醫藥、油庫、輪船、鉆井平臺、加油站、花炮生產、糧食加工儲存等具有防爆要求的視頻和溫度監控現場。
技術特征
|
型號 |
型號 |
XKCON-TIS |
|
防爆標志 |
Ex d ⅡC T6 Gb /Ex tD A21 IP68 T80℃ |
|
|
防護等級 |
IP68 |
|
|
熱像儀功能 |
探測器 |
非制冷焦平面 |
|
探測器間距 |
25um |
|
|
像素 |
384*288 |
|
|
波長 |
8~14um |
|
|
NETD |
≤60mk |
|
|
鏡頭 |
25°*19°/15mm |
|
|
調焦方式 |
電動/自動對焦 |
|
|
測溫范圍 |
-20℃~350℃ |
|
|
測溫精度 |
±2℃或±2%（取大值） |
|
|
通信方式 |
以太網/RS485 |
|
|
云臺功能 |
旋轉范圍 |
水平：360°, 連續旋轉, 垂直：±90° |
|
旋轉速度 |
水平：0.1°/S～40°/s ,垂直：0.1°/S～40°/s |
|
|
通信接口 |
1個RJ45 10M/100M自適應以太網口，1個RS485接口 |
|
|
一般規范 |
溫度范圍 |
-40℃～60℃ |
|
相對濕度 |
不大于95%（+25°C） |
|
|
大氣氣壓 |
80kpa～106kpa |
|
|
結構形式 |
一體化結構外部無連接，進線口不轉動 |
|
|
產品材質 |
304不銹鋼材質 |
|
|
供電電壓 |
DC24V |
|
|
功率 |
≤ 75W |
|
|
外形尺寸 |
498*295*377.5mm（長*寬*高） |
|
|
進線孔規格 |
1個進線孔G-3/4″ |
|
|
安裝方式 |
壁裝或立柱平臺安裝 |
|
|
重量 |
≤ 35Kg |
備注：該款產品在煤場中使用必須要求設備整體防爆，并由生產廠家提供對應防爆證書和檢驗報告；特別要注意的是有些廠商直接拿防爆云臺來代替該產品防爆證書，后期會因為設備問題造成溫度監測不靈敏甚至會停止工作，繼而造成安全隱患。
防爆證書：
檢測方式：擴散式
量程：0-100%LEL
分辨率：0.1%LEL
輸出形式：RS485通訊
線性誤差：≤±2%
防護等級：IP66
報警方式：聲光報警
防爆等級：Exd IIC T6 Gb/Ex tD A21 IP66 T80℃

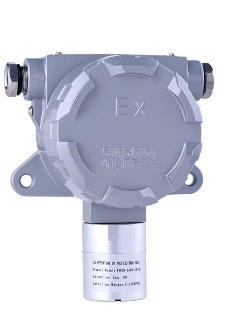

3.4 XKCON-G600-CO一氧化碳濃度檢測儀
檢測方式：擴散式
量程：0-2000PPM
分辨率：1PPM
輸出形式：RS485通訊
線性誤差：≤±2%
防護等級：IP66
報警方式：聲光報警
防爆等級：Exd IIC T6 Gb/Ex tD A21 IP66 T80℃
3.5 氧氣濃度檢測儀XKCON-G600-O2
檢測方式：擴散式
量程：0-30%VOL
分辨率：0.1%VOL
輸出形式：RS485通訊
線性誤差：≤±2%
防護等級：IP66
報警方式：聲光報警
防爆等級：Exd IIC T6 Gb/Ex tD A21 IP66 T80℃
3.6 粉塵濃度檢測儀
測量范圍：（0-1000）mg/m3
輸出信號：RS485
測量誤差：±10%
分辨率：0.1mg/m3
采樣流量誤差：≤2.5%
采樣流量穩定性：≤±5%
采樣流量：2L/min
工作電壓：24V DC
工作電流：≤200mA
防爆形式：礦用本質安全型
防爆標志：ExibII B T4 Gb/ExibD21 IP65T120℃
