智能電網在線監測系統主要組成部分包括：紅外測溫診斷系統、紅外熱成像周界防范報警系統、配電室SF6監測系統、電纜通道氣體監測系統等。
1）紅外測溫診斷系統
本系統將測溫型紅外熱成像儀與普通可見光攝像系統有機結合，可實現對變電設備的在線式精準溫度監測，并具備自動巡檢、自動預警、遠程控制、手動測溫、趨勢分析、報表管理等功能。該系統結合圖像監控、智能巡視系統，應用全球領先的紅外熱成像儀器及精確測溫技術，實現電力設備熱故障診斷。

2）紅外熱成像周界防范報警系統
本系統采用的熱成像攝像機具有優秀的圖像處理算法，通過 AGC自動增益、DDE圖像細節增強、3D降噪技術，全天候保證極佳的圖像效果，對監控場景進行有效探測和成像，獲取圖像中的關鍵偵測信息。同時，基于雙光譜設計，在熱成像全天候探測的同時，又兼具星光級超低照度攝像機的可見光成像效果，一旦發生事件，可見光可利用同軸定位功能的對現場情況進行確認，推送報警，并可錄制告警錄像。

配備熱成像周界/區域入侵報警系統可有效地避免環境對周界防范的影響，對入侵事件進行報警，誤報率低。

3）配電室SF6監測系統
該系統為在線實時監測環境中SF6氣體濃度、氧氣含量以及溫濕度的綜合性監控報警系統，具有風機聯動控制和監測數據上傳至監控中心總平臺功能。以確保現場巡檢工作人員人身安全，保障SF6電氣設備安全運行。

4）電纜通道氣體監測系統
該系統主要檢測電纜通道內氧氣、一氧化碳、硫化氫、甲烷或其他易燃易爆氣體濃度監測。

1 紅外測溫診斷系統

1.1 實時在線測溫
支持根據測溫物體(部位)的形狀，實現實時測溫分析診斷；
支持實時視頻全面任意物體(部位)的精確測溫與分析；
全畫面自動捕捉最高溫、最低溫、或指定溫度范圍內的多個目標點，并同 時測量出目標點的溫度值；
全畫面任意選取單個或多個測溫對象區域進行溫度、溫差、線溫、溫度場分布、最大持續負荷過熱點溫度分析等；
全畫面支持鼠標移動點實時測溫；
全畫面多點同時測溫；
全畫面任意選取一直線進行溫度分析，可顯示線上最高溫、最低溫以及平均溫；
1.2 測溫診斷及告警聯動
自動分析和采集功能，根據用戶設定的閥值，進行初步診斷分析，設定觸發條件，自動/手動對紅外圖像進行拍攝和回放錄放；
設備熱故障典型紅外圖像庫管理功能，典型故障圖像信息庫的圖像及其相應輔助信息添加、刪除、修改和查詢，日常采集圖像及信息數據庫的圖像及其相應輔助信息刪除、修改和查詢；
支持通過檢測環境數據折算進行設備故障診斷溫度的歸一化處理，提高故障診斷的準確。
1.3 測溫自動巡檢
自動巡檢即系統具備視頻自動巡視功能，在可設定的間隔時間內對全站的監 控點進行圖像巡檢，參與輪巡的對象可以任意設定，根據預標定的檢測設備與路 線，實現自動巡檢，精確測溫，智能診斷，自動告警，實現精確測溫與一般測溫 的結合，達到變電站、電廠等全覆蓋巡檢。
1.4 遠程控制測溫管理

主要功能：
遠程控制紅外監控設備（包括云臺、鏡頭等）；
遠程設置紅外報警參數，如監視位置，報警溫度，報警目標，溫差報警等等；
遠程設置紅外系統自動巡回檢查時間，檢查策略等；
遠程設備溫度場分布監視控制，可以事先確定設備溫度場分布監視策略，由系統按照制定的策略自動設備溫度場分布監視；也可以通過電子地圖進行設備溫度場分布監視控制。
2 紅外熱成像周界防范報警系統
2.1 穿越警戒線
在畫面中設定相應的警戒線，當有物體穿過警戒線時，將觸發穿越警戒線報
警規則，熱成像攝像機會立即發出報警信號，并聯動可見光變倍確認目標，同時云臺轉動跟蹤目標。

2.2 進入區域
在畫面中設定相應的警戒區域，當有物體穿過警戒區域的邊界進入警戒區域 時，將觸發進入區域報警規則，熱成像攝像機會立即發出報警信號，聯動可見光 變倍確認目標，同時云臺轉動跟蹤目標。

2.3 離開區域
在畫面中設定相應的警戒區域，當有物體穿過警戒區域的邊界離開警戒區域時，將觸發離開區域報警規則，熱成像攝像機會立即發出報警信號，聯動可見光 變倍確認目標，同時云臺轉動跟蹤目標。

2.4 區域入侵
在畫面中設定相應的警戒區域，當有物體進入到警戒區域中并在區域內徘徊或者停留，將觸發區域入侵報警規則，熱成像攝像機會立即發出報警信號，聯動 可見光變倍確認目標，同時云臺轉動跟蹤目標。
3 配電室SF6監測系統

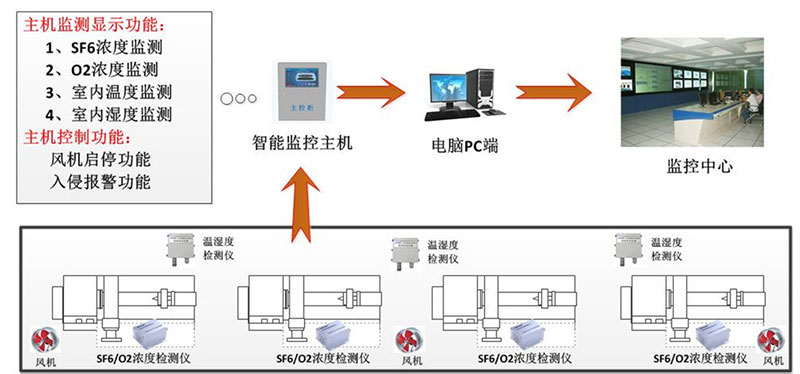

3.1 系統拓撲結構
3.2 系統設備布置
3.3 裝置功能
SF6氣體濃度超標檢測：顯示各氣體傳感器處的SF6氣體含量情況，當SF6氣體濃度超過800ppm時，顯示含量超標。
氧氣濃度檢測：顯示開關室內各氣體傳感器的氧氣濃度值。
溫度、濕度檢測：系統可以測量并顯示當前開關室內的溫度值和濕度值。
顯示風機上次啟動和停止的時間：工作人員可以根據該信息判斷在進入開關室前是否需要進行強制通風。
紅外探測功能：系統可以探測到想要進入開關室的工作人員。
強制通風：風機在停止狀態時，按下強制按鈕，系統可以進行強制通風15分鐘。
缺氧報警：當氧氣濃度低于18%時，輸出觸點報警信號，并進行現場語音報警。
風機控制時間：當SF6氣體含量超標(≥800ppm)或氧氣濃度過低(≤18%)時，控制風機啟動通風，且每次通風時間至少為15分鐘。
定時通風：系統可以設定風機每天定時啟動和停止時間，以保證開關室每天至少通風一次。
